Revolusi Visualisasi Kimia

Masalah Konsep Lama

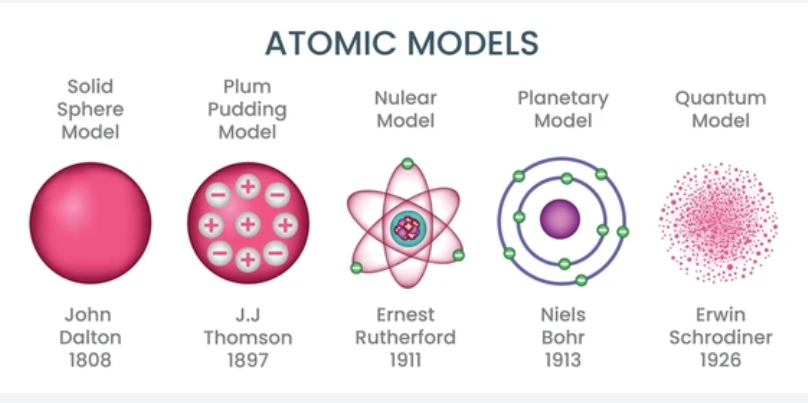

Bagian ini menyoroti keterbatasan fundamental dari model visualisasi klasik. Selama beberapa generasi, kita mengandalkan model "ball and stick" untuk mempermudah pemahaman. Namun, kesederhanaan ini datang dengan biaya: ia menanamkan miskonsepsi yang sulit diperbaiki di kemudian hari, karena realitas atom dan ikatan sangat berbeda dari bola padat dan tongkat kaku.

Pembanding Model: Klasik vs. Kuantum

H

O

Model Klasik (Ball and Stick)

Model ini mengaburkan konsep sebenarnya. Ia menyiratkan bahwa atom adalah bola padat yang statis dan ikatan adalah "tongkat" fisik yang kaku. Ini adalah penyederhanaan berlebih yang keliru.

Era Kuantum: Orbital Atom

Di bagian ini, kita akan menjelajahi konsep inti dari kimia kuantum yang seharusnya menjadi dasar pengajaran. Alih-alih bola padat, kita harus berbicara tentang orbital.

PENTING: Gambar-gambar orbital ini bukanlah objek fisik. Ini adalah representasi visual dari "ruang probabilitas"—area 3D di sekitar inti atom di mana elektron kemungkinan besar akan ditemukan 90% - 95% dari waktu.

Orbital 's'

Bentuknya bulat simetris. Ini bukan bola keras, melainkan representasi 3D dari wilayah di mana elektron kemungkinan besar akan ditemukan. Kepadatannya paling tinggi di pusat (nukleus) dan memudar seiring jarak.

Orbital 'p'

Memiliki bentuk seperti dua "lobus" di sisi berlawanan dari nukleus. Ada area di nukleus (simpul) di mana probabilitas menemukan elektron adalah nol. Bentuk ini krusial untuk menentukan geometri molekul.

Orbital 'd' (Representasi 2D)

Memiliki bentuk yang lebih kompleks, seringkali seperti "semanggi" (cloverleaf) dengan empat lobus. Orbital 'd' sangat penting untuk memahami sifat-sifat kimia logam transisi (seperti besi, tembaga, dan seng).

Orbital 'f' (Representasi 2D)

Bentuknya sangat kompleks, umumnya dengan enam atau delapan lobus. Visualisasi ini adalah penyederhanaan. Orbital 'f' menentukan kimia dari unsur lantanida dan aktinida (unsur tanah jarang).

Dari Atom ke Molekul: Ikatan Sebenarnya

Inilah kegagalan terbesar model "ball and stick". Ikatan kimia bukanlah "tongkat"; ikatan adalah tumpang tindih (overlap) dari orbital-orbital atom. Tumpang tindih ini menciptakan "orbital molekul"—sebuah ruang probabilitas baru yang dimiliki bersama oleh kedua atom. Di sinilah elektron ikatan berada.

Hibridisasi sp³ (Contoh: H₂O, NH₃, CH₄)

Atom seperti Oksigen, Nitrogen, atau Karbon dapat "mencampur" 1 orbital 's' dan 3 orbital 'p' mereka untuk membentuk 4 orbital "hibrida" sp³ yang identik. Ini menjelaskan mengapa molekul seperti air dan amonia memiliki bentuk tetrahedral (bengkok/piramida).

Ikatan Sigma (σ)

Ikatan tunggal. Ini adalah ikatan terkuat, terbentuk dari tumpang tindih "ujung-ke-ujung" (head-on) antara dua orbital. Awan probabilitas elektron terkonsentrasi di sepanjang sumbu imajiner antara dua inti atom.

Ikatan Pi (π)

Ikatan dalam ikatan rangkap/tiga. Terbentuk dari tumpang tindih "sisi-ke-sisi" (side-by-side) antara dua orbital p. Awan probabilitas berada di *atas* dan *di bawah* sumbu inti. Ikatan rangkap (C=C) terdiri dari 1 ikatan sigma dan 1 ikatan pi.

Solusi: Alat Peraga Digital Modern

Untungnya, kita tidak perlu lagi bergantung pada model fisik yang usang. Bagian ini memperkenalkan berbagai perangkat lunak kimia komputasi yang sudah tersedia. Alat-alat ini memungkinkan siswa dan guru untuk memvisualisasikan molekul dalam 3D, lengkap dengan permukaan kepadatan elektron, orbital molekuler, dan analisis energi yang akurat.

Akses Terbuka untuk Edukasi

Avogadro: Editor dan visualisator molekuler 3D canggih yang dirancang untuk penggunaan lintas platform dalam kimia komputasi, pemodelan molekuler, bioinformatika, dll.
JSMol/Jmol: Penampil molekul 3D berbasis Java/JavaScript sumber terbuka. Sangat baik untuk diintegrasikan ke dalam halaman web pembelajaran dan dapat menampilkan berbagai jenis file kimia.
MolView: Penampil dan editor molekuler intuitif berbasis web. Sangat mudah digunakan dan dapat mengambil data langsung dari database publis untuk visualisasi cepat.
ChemCompute: Platform berbasis web yang menyediakan akses ke perhitungan kimia komputasi (menggunakan Gaussian dan GAMESS) langsung dari browser Anda, bagus untuk tugas pendidikan.
VMD (Visual Molecular Dynamics): Dirancang untuk visualisasi dan analisis sistem biologis, tetapi juga sangat mumpuni untuk molekul kecil dan visualisasi kepadatan elektron.
IQmol: Antarmuka grafis yang dirancang untuk membangun molekul dan menyiapkan perhitungan kimia kuantum, serta memvisualisasikan hasilnya (orbital, kepadatan) dengan mudah.

Revolusi dalam Mengajar Kimia
